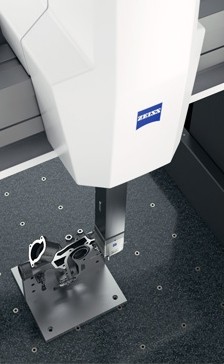

蔡司三次元測量儀CONTURA

 新型contura蔡司三次元測量儀CONTURA——來自蔡司的靈活、可靠和優秀的品質保證測量平臺。*新一代測量機精度更高,可兼容多種光學式探頭,從而實現更廣的測量范圍。優異的測量技術、蔡司CALYPSO測量軟件以及高度優化的通用測量程序令CONTURA成為同類測量機中的標桿之作。

探頭類型

CONTURA可配備固定型被動式探頭、靈活的蔡司RDS關節式探頭座或主動式掃描測針。各類探頭均具有掃描功能。主動式探頭采用蔡司navigator技術——高速測量唾手可得。

穩定的測量結果

根據配置不同,CONTURA采用工業陶瓷或CARAT導軌,具有極佳的剛性 、較低的熱膨脹性和輕盈的機身重量。三軸均采用四面環抱氣浮軸承,可在高速運行和加速的條件下保持穩定性。懸浮安裝在CONTURA導軌上的玻璃陶瓷光柵尺具有零膨脹特性,因此無需安裝溫度傳感器或進行誤差補償。高等級的防護特性使得該機器可以在生產車間使用。

計算機輔助精度修正(CAA)

動態形變的橋架直接影響測量精度,尤其是在掃描測量時更是如此。CONTURA可計算這一動態效應所需的補償值。因此在高速測量環境下亦可保證測量精度。

控制簡便

用戶無需計算機,只需借助界面友好的控制面板即可對系統進行控制。通過先進的搖桿可對所有軸的運動進行更為便捷與精準的控制。可在CNC模式下對速度進行調節。

選項

.HTG(寬溫度梯度)選項可保證寬溫度范圍內(18-26℃)一致的精度。.X=700/1000mm的測量機包含有工件和測量機溫度傳感器
.集成式探頭架可在無需校準的情況下獲得*大效率
.主動式測針適用于快速更換架選項
.使用蔡司AirSaver功能*高可節省60%壓縮氣體用量。

探頭類型

接觸式
接觸式探頭適用于測量擁有垂直面且沒有斜面特征的小型工件。蔡司CONTURA direkt配備蔡司VAST XXT掃描探頭,為單向生產中的生產和過程檢測提供了一種經濟入門級的掃描技術。可根據需要加裝XDT單點探頭。蔡司CONTURA接觸式探頭的*大尺寸為10/16/6。
RDS
與蔡司VAST XXT探頭以及靈巧的RDS關節式探頭座共同使用,確保掃描到復雜位置的角度特征。RDS關節式探頭座步距角為2.5°,探頭可到達20,736個不同的角度位置。在測量結構復雜的工件時,需要對探針進行特殊配置,此時這一優勢尤為明顯。同時由于特別針對校準過程進行了優化,整個校準時間也大大縮短了。借助RDS,也可在蔡司CONTURA上使用蔡司光學式探頭。
主動式
蔡司CONTURA 主動式探頭采用navigator技術,單次快速掃描即可獲得所需測量值。支持該技術的典型探頭是VAST XTR gold或VAST XT gold,兩種探頭的接口相同,非常適合于深孔測量。探針快速更換系統選項適用于該探頭系統。

測量范圍(in mm)

  X Y Z
7/7/6 700 700 600
7/10/6 700 1,000 600
10/12/6 1,000 1,200 600
10/16/6 1,000 1,600 600
9/12/8 900 1,200 800
9/16/8 900 1,600 800
12/18/10 1,200 1,800 1,000
12/24/10 1,200 2,400 1,000

長度測量誤差E0

自1.5+L/350μm起

可配置的探頭

LineScan
RDS
VAST XT gold
VAST XTR gold
VAST XXT
ViScan

可選用的軟件

calypso

蔡司測量解決方案

zeiss contura
